風機盤管的那點事

風機盤管主要應用于中央空調系統，能夠向房間連續或斷續輸送具有一定溫差的空氣來保持房間的熱濕平衡和溫、濕度要求，可廣泛應用于賓館、公寓、别墅、寫字樓、醫院等場所。

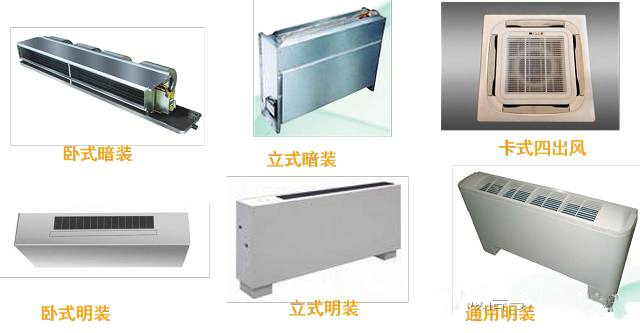

一般風機盤管共分六大類，選型靈活、方便，可根據用戶實際需求配置。

卧式暗裝；卧式明裝；立式暗裝；立式明裝；卡式四出風；通用明裝。

産品規格及型号參照表

風量範圍：350～2380m³/h；

冷量範圍：2-13kw；

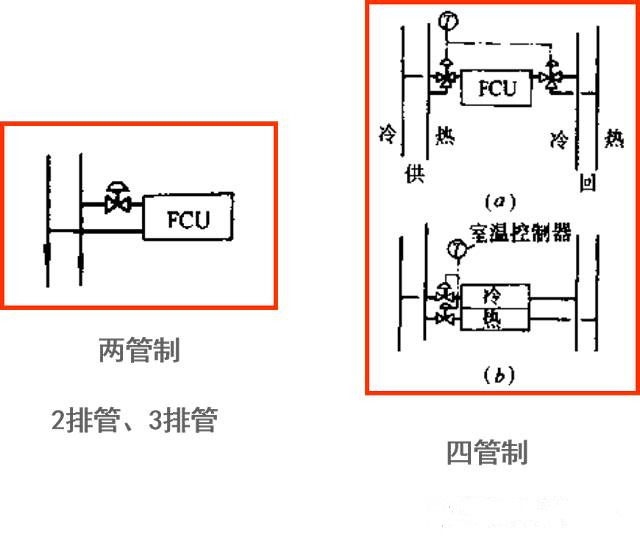

冷媒水系統：兩管制、四管制；

風機盤管冷媒水系統的使用特點

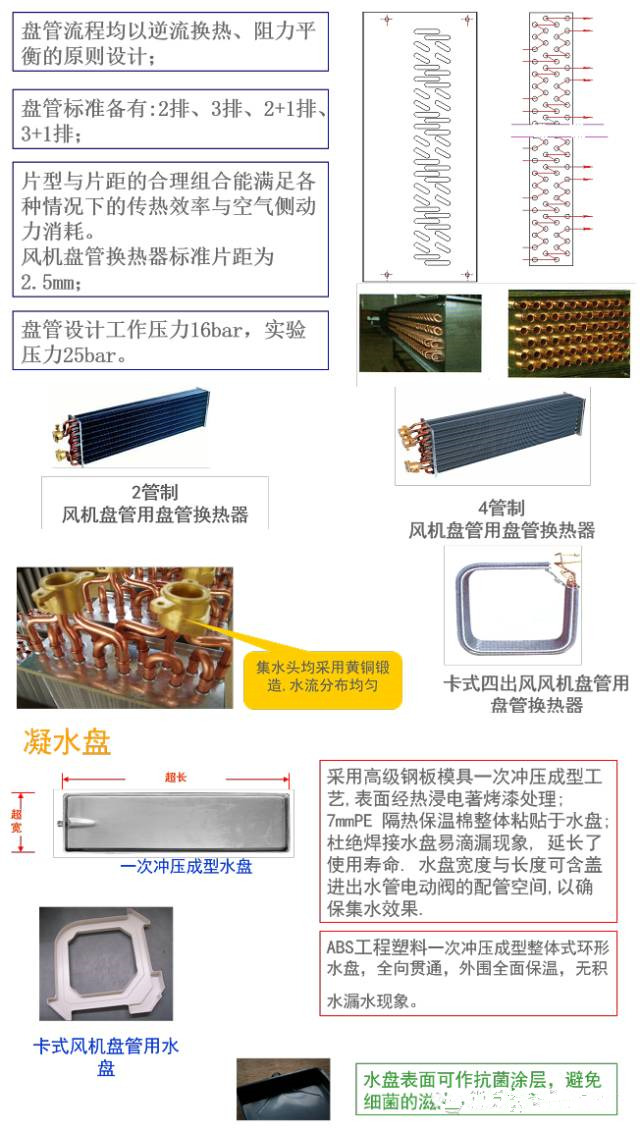

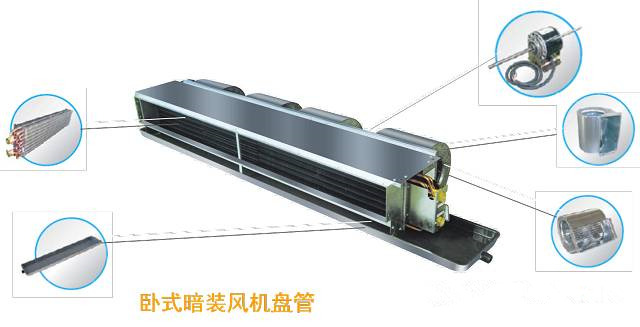

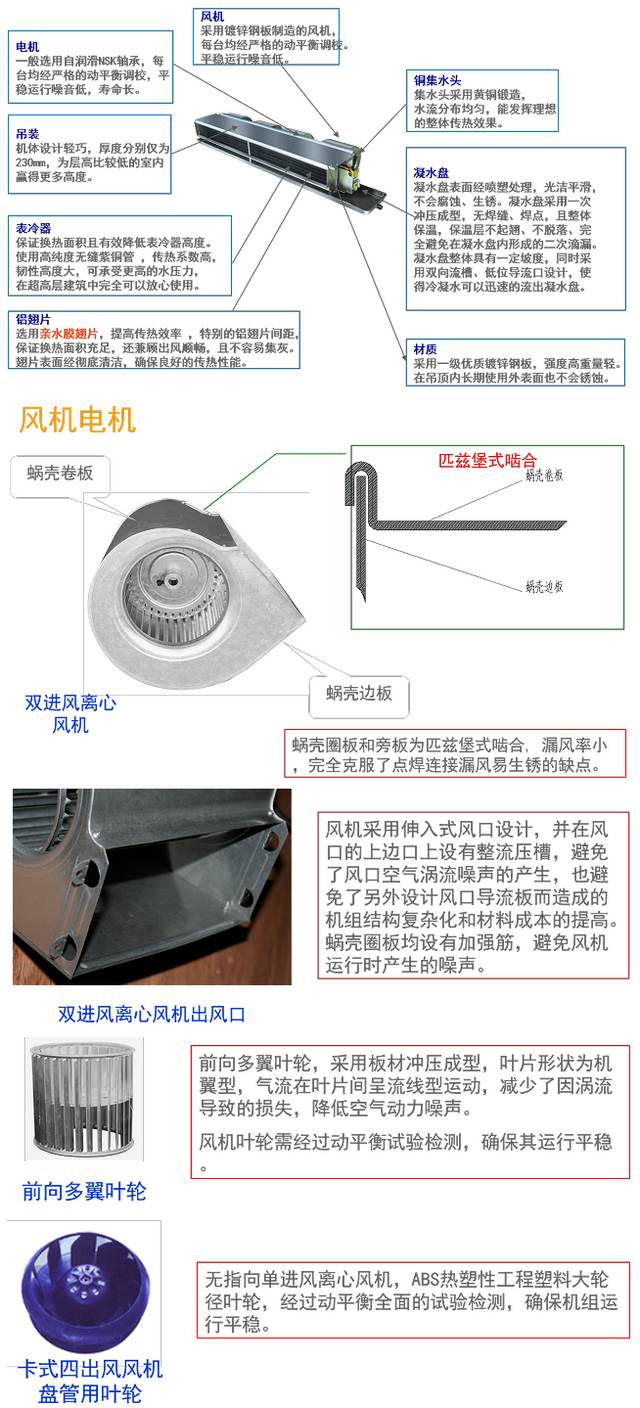

風機盤管結構特點

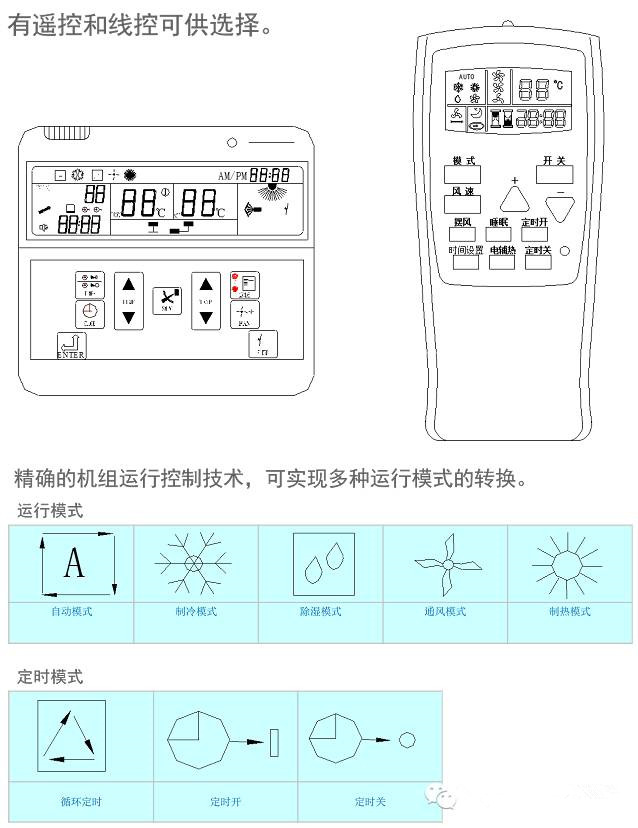

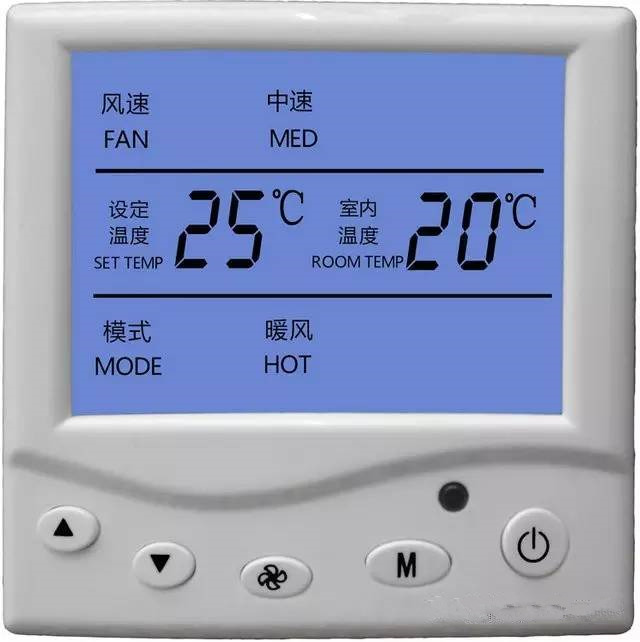

溫控器

注意：所有溫控器隻能對風機盤管進行一拖一控制。

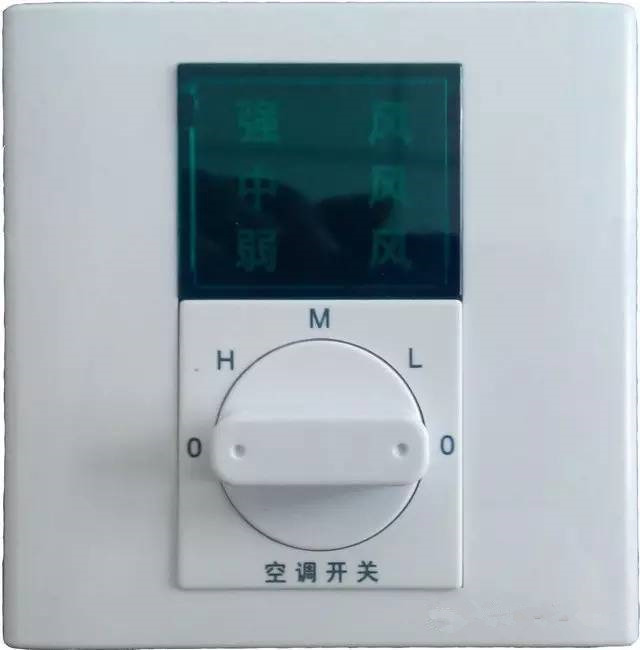

用于風機盤管風量的三速控制。

廣泛應用于商業及民用建築物，可對采暖，冷氣的中央空調末端盤管電機、水閥進行控制，由邏輯電路對其測量的溫度與設定溫度進行比較，當溫度相對差大于1℃時，自啓動風機或電動閥，當環境溫度達到設定溫度時，自動關閉風機或電動閥。

用于風機盤管三檔風速、二線電動閥、三線電動閥、電磁閥或開關型風閥、輔助電加熱設備、三檔風閥控制。

安裝示例及其他

風機盤管的安裝、使用與維護

機組在安裝時，進出水管道應裝有閥門，以調節水流量及檢修時能切斷水源，管道應予以保溫，以免産生冷凝水沿漏。盤管的進出水管在安裝時應正确施工，用力均勻，切勿擰裂集水器及銅管。

水泵出水處需加過濾器，以防髒物堵塞盤管，回風處應安裝過濾網，以保證盤管的傳熱效果。系統安裝結束，須先脫開機組沖洗管道，另加管路短接。

機組安裝時，上平面應保持水平，可通過調節螺栓進行調整；卧式機組洩水管側稍低于另一側3-5mm，以利于冷凝水外流。

機組與外接管道連接時，應查看外管道是否清潔，爲了排除搬運中可能造成的意外情況，可對盤管進行1MPa的試漏。

安裝時，用戶必須看清、看懂接線原理圖，嚴格按接線圖進行施工，以免因接線不正确而造成電機燒毀或使電機倒轉。接線時，必須使火線先進開關，切勿讓火線先進電機，以免在停機時，電機線圈仍處于通電狀态，造成電機損壞或意外事故。

機組安裝結束，先檢查風輪，如無機械磨擦聲，方可接通電源，調試機組。

機組使用的冷水溫度不低于5℃，熱水溫度不高于65 ℃，要求水質幹淨、軟化。

機組使用單相220±10％V，50HZ交流電，接線時應與保護接地系統連接。
機組使用時，先擰開放氣閥，排除管道内的空氣，看見水流便可將閥關閉。機組一般每使用三個月左右應清洗一次過濾網上的積灰，盤管應定期清洗，去除積灰及管内水垢，以免影響換熱效果及通風量。機組停止使用，應使管内充滿水或其他辦法，以減少管子鏽蝕，冬季必須采取防凍措施，以免管子凍裂。

轉自暖通南社
