水源熱泵空調系統

水源熱泵系統是采用循環流動于共用管路中的水、從水井、湖泊或河流中抽取的水或在埋入地下的盤管中循環流動的水爲冷（熱）源，實現制冷、制熱的系統。水源熱泵系統一般由水源熱泵機組、熱交換系統、建築物内系統、循環水泵及水管路等組成。

水源熱泵系統是以水爲載體進行冷熱交換，通過水源熱泵機組，冬季將水體中的熱量“取”出來，供給室内采暖；夏季把室内熱量“釋放”到水體中。根據熱交換系統形式不同，可分爲水環式水源熱泵系統、地表水式水源熱泵系統、地下水式水源熱泵系統和地下環路式水源熱泵系統。

水環式水源熱泵系統：

夏季通過冷卻塔將水系統的熱量散發出去，冬季通過鍋爐加熱循環水，提供輔助熱量。該系統投資較低，但冬季制熱時系統能耗較高。

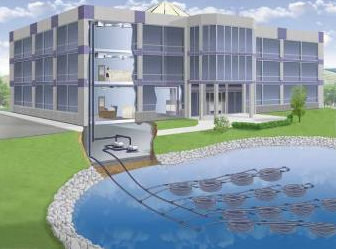

水環式水源熱泵系統：

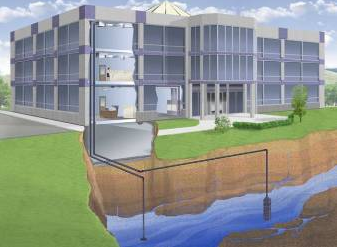

地下水式水源熱泵系統：

系統直接用地下水提供水系統的負荷，較大的好處是環路水溫恒定，通常在12-15℃。适用于土壤可以回灌的地區。

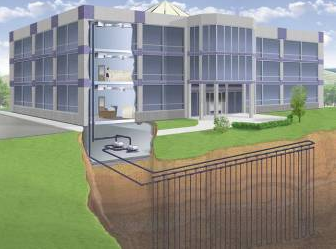

地下環路式水源熱泵系統：

在地下打孔并埋入換熱管，與土壤進行熱量交換爲空調系統提供冷/熱源。通常具有立式或水平式兩種，立式适用于可利用面積小，水平式适用于具有較大利用面積的場合。空調系統負荷通過地埋管和土壤交換，初投資大，運行費用低。
